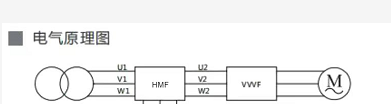

SFN-3HMF滤波器安装在变频器进线端，在吸收系统中主要的谐波分量的同时，补偿无功，滤波功能，可以跟随负荷变化，具有抑制电流波动，吸收电网谐波和提高电能利用效率。
1.当变频器满载条件下滤波器输入端的总谐波电流畸变率THD<10%或<5%（订货备注THD值）.
2.作为独立选项，易于安装到现有机柜内。
3.该系列滤波器与变频器匹配，确保系统稳定工作。
产品特点(Product characteristics)
1. 额定工作电压：AC380V～400V
2. 基波频率：50Hz
3. 过载能力：1.35倍，60s
4. 绝级等级：F（155℃）
5. 冷却方式：AN
6. 环境温度(工作)：满载条件下，-25℃～+50℃
7..工作海拔高度：海拔0～2000米
8..相对湿度：0～95%无凝露
产品应用(Product Application)
1.配备前端六脉冲整流器的设备
2.AC和DC直流调速器.电动机驱动器
3.工厂自动化设备
4.UPS及三相电源
5.水/废水处理设施
6.石油及天然气勘探
7.重工业及机械
8.自给式系统(如船舶)
9.风机及泵应用
10.供热通风与空调工程装置
订货须知：
1.变频器功率.工作电压.工作频率.重载或轻载，
2.要求THD值含量.
V=400v,f=50hz,
| 滤波器型号 | 电流(A) | 变频器（Kw） | 变频器（Kw） | 电流(A) | 滤波器型号 |
|---|---|---|---|---|---|
| SFN3810-0.75-3HMF | 5 | 0.75 | 132 | 260 | SFN3810-132-3HMF |
| SFN3810-1.5-3HMF | 5 | 1.5 | 160 | 320 | SFN3810-160-3HMF |
| SFN3810-2.5-3HMF | 5 | 2.5 | 185 | 370 | SFN3810-185-3HMF |
| SFN3810-4-3HMF | 10 | 4 | 200 | 400 | SFN3810-200-3HMF |
| SFN3810-5.5-3HMF | 11 | 5.5 | 220 | 450 | SFN3810-220-3HMF |
| SFN3810-7.5-3HMF | 15 | 7.5 | 250 | 500 | SFN3810-250-3HMF |
| SFN3810-11-3HMF | 25 | 11 | 285 | 570 | SFN3810-285-3HMF |
| SFN3810-15-3HMF | 30 | 15 | 315 | 630 | SFN3810-315-3HMF |
| SFN3810-18.5-3HMF | 40 | 18.5 | 355 | 700 | SFN3810-355-3HMF |
| SFN3810-22-3HMF | 45 | 22 | 385 | 770 | SFN3810-385-3HMF |
|---|---|---|---|---|---|
| SFN3810-30-3HMF | 60 | 30 | 400 | 800 | SFN3810-400-3HMF |
| SFN3810-37-3HMF | 75 | 37 | 450 | 900 | SFN3810-450-3HMF |
| SFN3810-45-3HMF | 90 | 45 | 500 | 1000 | SFN3810-500-3HMF |
| SFN3810-55-3HMF | 110 | 55 | 550 | 1100 | SFN3810-550-3HMF |
| SFN3810-75-3HMF | 150 | 75 | 600 | 1200 | SFN3810-600-3HMF |
| SFN3810-90-3HMF | 180 | 90 | 800 | 1600 | SFN3810-800-3HMF |
| SFN3810-110-3HMF | 220 | 110 | 1000 | 2000 | SFN3810-1000-3HMF |
V=400v,f=50hz,
| 滤波器型号 | 电流(A) | 变频器（Kw） | 变频器（Kw） | 电流(A) | 滤波器型号 |
|---|---|---|---|---|---|
| SFN3850-0.75-3HMF | 5 | 0.75 | 132 | 260 | SFN3850-132-3HMF |
| SFN3850-1.5-3HMF | 5 | 1.5 | 160 | 320 | SFN3850-160-3HMF |
| SFN3850-2.5-3HMF | 5 | 2.5 | 185 | 370 | SFN3850-185-3HMF |
| SFN3850-4-3HMF | 10 | 4 | 200 | 400 | SFN3850-200-3HMF |
| SFN3850-5.5-3HMF | 11 | 5.5 | 220 | 450 | SFN3850-220-3HMF |
| SFN3850-7.5-3HMF | 15 | 7.5 | 250 | 500 | SFN3850-250-3HMF |
| SFN3850-11-3HMF | 25 | 11 | 285 | 570 | SFN3850-285-3HMF |
| SFN3850-15-3HMF | 30 | 15 | 315 | 630 | SFN3850-315-3HMF |
| SFN3850-18.5-3HMF | 40 | 18.5 | 355 | 700 | SFN3850-355-3HMF |
| SFN3850-22-3HMF | 45 | 22 | 385 | 770 | SFN3850-385-3HMF |
|---|---|---|---|---|---|
| SFN3850-30-3HMF | 60 | 30 | 400 | 800 | SFN3850-400-3HMF |
| SFN3850-37-3HMF | 75 | 37 | 450 | 900 | SFN3850-450-3HMF |
| SFN3850-45-3HMF | 90 | 45 | 500 | 1000 | SFN3850-500-3HMF |
| SFN3850-55-3HMF | 110 | 55 | 550 | 1100 | SFN3850-550-3HMF |
| SFN3850-75-3HMF | 150 | 75 | 600 | 1200 | SFN3850-600-3HMF |
| SFN3850-90-3HMF | 180 | 90 | 800 | 1600 | SFN3850-800-3HMF |
| SFN3850-110-3HMF | 220 | 110 | 1000 | 2000 | SFN3850-1000-3HMF |
